割引率 69%

Legris 45 Elbow G1/4-10mm

通常価格: 352  (税込)
110  (税込)
(税抜 100 )
FTG555
287 個
+

ジャンク扱いです、Oリングの劣化等はご自身でスペアを用意して下さい。

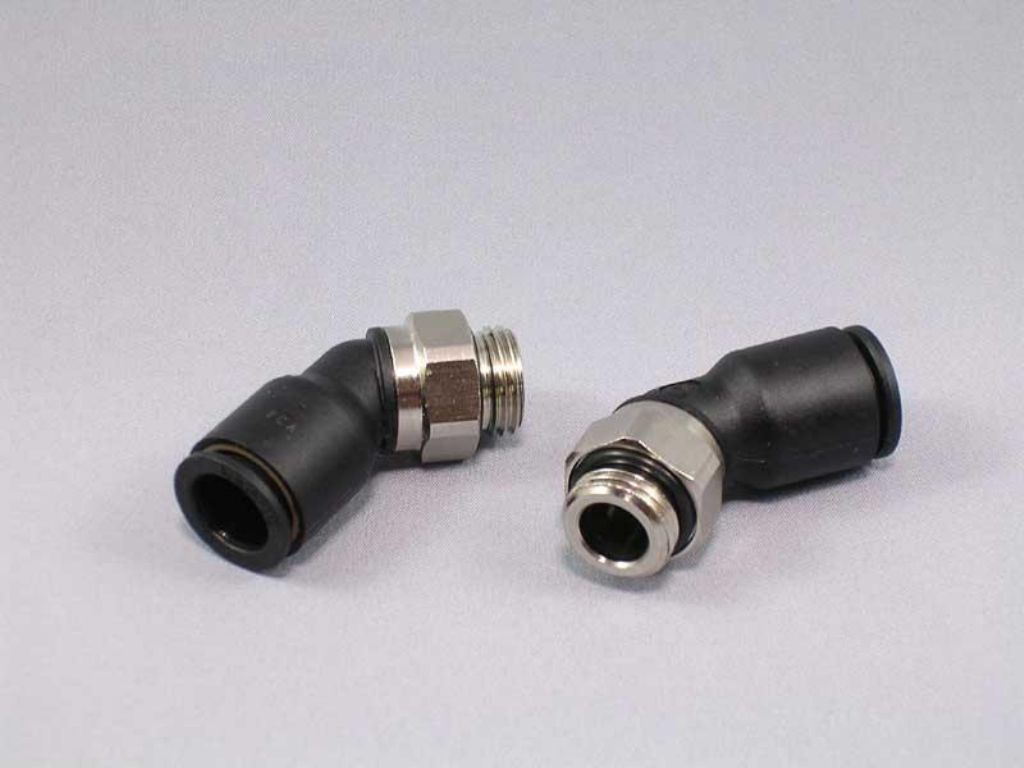

G1/4プラグイン 45°エルボーフィッティング

外径10ミリチューブ用(Push In Plug用と表記したチューブ)

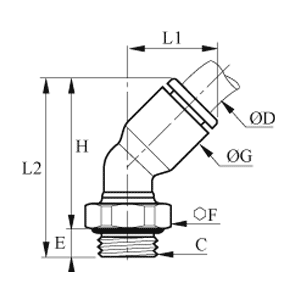

ØD (MM)

C

E (mm)

F (mm)

ØG (mm)

H (mm)

L (mm)

L1 (mm)

L2 (mm)

重量(g)

10

G1/4

5.5

16

16

35

23

23

46

14

真鍮ニッケルメッキ製(ベース部分)
TECHNICAL POLYMER (ボディー)

maximum working pressure

20 bar
2 MPa
290 psi

working temperature

-20 to 80 °C

vacuum capability

755 mm Hg

body

TECHNICAL POLYMER

sub-base

NICKEL PLATED BRASS

'O'-rings

NBR

gripping ring

STAINLESS STEEL

screw

NICKEL PLATED BRASS

使用されるチューブに合ったインサートリングを必ず使用してください

標準で装着されているオーリングは、線径が細く装着対象によってはシールしきれずリークする場合がございます、このような場合はオーリングを線径の太いOリング1011へ交換する事により対処可能です。

価格は1個単位ですのでご注意下さい。

アングル角度 :
45°
チューブサイズ:
  • OD 10 mm
フィッティング ネジ:
  • G1/4 Male(雄ネジ)
フィッティング形状:
通常継手
メーカー:
LEGRIS SA
