EK-Quantum Vector Strix RTX 3080/3090 Active Backplate D-RGB - Plexi

20,156  (税込)
(税抜 18,324 )
WBE5044
在庫切れ

ASUS ROG® GeForce RTX™ 3080 and 3090 Strix GPU専用水枕

このパーツはアクティブバックプレートです、表面の水枕(別途購入)と併せて使用します。


EKの互換性確認サイトで確認をお願い致します。


仕様
Water Block本体: 銅製ベースプレート(ニッケルメッキ仕上)・アクリル樹脂製トップカバー
フィッティングは別売りとなっております
ホース接続口: G1/4

VGA用フルカバー ウォーターブロック装着時にご注意下さい
VGA用フルカーバー水枕は各機種ごとに個別に作られていますがリファレンス基盤の標準的な配置を元に製造設計されております。
これは固定ネジの配置や各チップの位置が同じと言うだけでありチップキャパシタやチップレジスターは実際にカードを製造するメーカーによって採用しているパーツが違い高さなどが微妙に異なる可能性がありカードによってはチップパーツが水枕に接触する可能性があります。
従いまして水枕をVGAカードに装着する時には不必要な箇所の接触が無いかを必ず確認して下さい、接触が有る場合はその部分を削る必要がございますので予めご了承下さい

特記事項
EK Waterblocks製Full Cover水枕にてベースプレート側の取り付けねじ穴が緩かったり位置がすれている等の場合は固定ネジを無理にねじ込まないで直ぐに当店へご連絡下さい、 無理にねじ込んだ結果ねじ穴のメッキが剥がれた場合はねじ穴不良のメーカー保証が無くなります(メーカはメッキが剥がれた事で無理にねじ込んだと判断して います、当店でも保証致しかねます)。装着前にまず規定のネジがスムーズにねじ込めるかを確認の後に装着作業を始めて下さいます様お願い致します。


Product EAN : 3831109836538

Details

EK-Quantum Vector Strix RTX 3080/3090 Active Backplate D-RGB - Plexi is a cutting-edge addition to the EK® Quantum Line. It is made to complement the existing EK-Quantum Vector Strix RTX 3080/3090 water blocks and actively cool the backside of a ROG® GeForce RTX™ 3080 and 3090 Strix GPU.

EK-Quantum Vector Strix RTX 3080/3090アクティブバックプレートD-RGB-Plexiは、EK®QuantumLineに追加された最先端の製品で、既存のEK-Quantum Vector Strix RTX 3080/3090ウォーターブロックを補完し、積極的に冷却します。 ROG®GeForceRTX™3080および3090StrixGPUの裏側。

For a precise compatibility match of this water block, we recommend you refer to the EK Cooling Configurator.

このウォーターブロックの正確な互換性の一致については、EK CoolingConfiguratorを参照することをお勧めします。


EK Strix RTX 3080 3090 active backplate

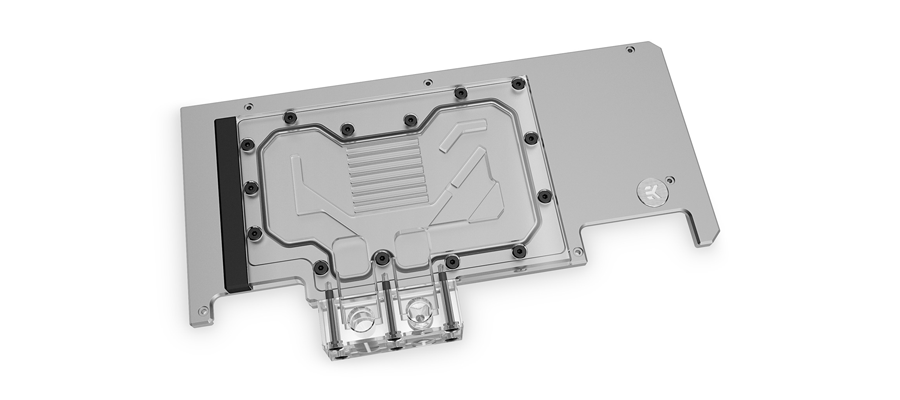

EK-Quantum Vector Strix RTX 3080/3090 Active Backplate

The EK-Quantum Vector Strix RTX 3080/3090 Active Backplate comes with a new terminal that replaces the stock terminal arriving with the Vector water block and links the water block and Vector Active backplate into a single unit. This way the whole enclosure requires only one inlet and one outlet, removing any unneeded additional tubing and reducing clutter. It is the ultimate aesthetic and performance solution that finds your GPU sandwiched between two water blocks allowing maximum cooling.

EK-Quantum Vector Strix RTX 3080/3090アクティブバックプレートには、到着したストックターミナルをベクターウォーターブロックに置き換え、ウォーターブロックとベクターアクティブバックプレートを1つのユニットにリンクする新しいターミナルが付属しています。このように、エンクロージャー全体に必要なのは1つだけです。インレットと1つのアウトレットにより、不要な追加のチューブを取り除き、煩雑さを軽減します。これは、GPUを2つのウォーターブロックの間に挟み、最大限の冷却を可能にする究極の美的およびパフォーマンスソリューションです。


The Vector Active Backplate directly cools the PCB hotspots that are found on the backside of the GPU core and the VRM (voltage regulation module). On the RX 3090, the VRAM located on the backside is cooled, while the RTX 3080 gets cooling for the PCB located around the front-mounted VRAM. Cooling liquid is channeled over all these critical areas.

Vector Active Backplateは、GPUコアとVRM(電圧調整モジュール)の裏側にあるPCBホットスポットを直接冷却します。RX3090では、裏側にあるVRAMが冷却され、RTX3080が冷却されます。前面に取り付けられたVRAMの周囲に配置されたPCB。冷却液はこれらすべての重要な領域に送られます。

These newly developed active backplates feature a fin array with 8 wide channels allowing for very low flow restriction. This in turn allows overall lower temperatures, while the active backplate gets more than sufficient surface area for heat transfer.

これらの新しく開発されたアクティブバックプレートは、8つのワイドチャネルを備えたフィンアレイを備えており、非常に低い流量制限が可能です。これにより、全体的な低温が可能になり、アクティブバックプレートは熱伝達に十分な表面積を確保します。

The base of the active backplate is CNC-machined out of nickel-plated electrolytic copper, while its top is CNC-machined out of glass-like cast Acrylic. The rest of the backplate is made of nickel-plated aluminum and it does not come in contact with the liquid. These Vector Active Backplates also feature acrylic terminals that match the top cover. The watertight sealing is ensured by high-quality EPDM O-rings.

アクティブバックプレートのベースはニッケルメッキの電解銅でCNC機械加工され、上部はガラスのような鋳造アクリルでCNC機械加工されています。バックプレートの残りの部分はニッケルメッキのアルミニウムでできており、付属していません。これらのVectorActive Backplateは、トップカバーと一致するアクリル端子も備えています。水密シールは、高品質のEPDMOリングによって保証されています。


D-RGB lighting on EK-Quantum Vector Strix RTX 3080/3090 Active Backplate D-RGB water block



The aesthetic end-piece is housing the addressable D-RGB LED strip. This water block boasts a total of 8 individually addressable RGB LEDs, and it is compatible with popular RGB sync technologies from all major motherboard manufacturers. The arrow marking on the 3-pin D-RGB LED connector is to be aligned with the +5V marking on the D-RGB (addressable) header.

審美的なエンドピースは、アドレス指定可能なD-RGB LEDストリップを収容しています。このウォーターブロックは、合計8つの個別にアドレス指定可能なRGB LEDを誇り、すべての主要なマザーボードメーカーの一般的なRGB同期テクノロジーと互換性があります。ピンD-RGBLEDコネクタは、D-RGB(アドレス指定可能)ヘッダーの+ 5Vマーキングと位置合わせされます。


Enclosed:

- EK-Quantum Vector Strix RTX 3080/3090 Active Backplate D-RGB - Plexi
- Necessary mounting screws, nuts, and washers
- 1x Nickel plated brass plug G1/4”
- EK-Loop Multi Allen Key (6mm, 8mm, 9mm)
- Thermal pads


Technical Specification:

- Dimensions: (LxHxW) - 281x154x33mm
- D-RGB cable length: 500mm
- D-RGB LED count: 8
D-RGB connector standard 3-pin (+5V, Data, Blocked, Ground)


Made in Slovenia - Europe!

PLEASE NOTE:

  • This block is made for ASUS ROG Strix RTX 3080 and 3090 cards. It is not a stand-alone unit and requires an EK-Quantum Vector Strix RTX 3080/3090 water block to pair with.
    このブロックは、ASUS ROG Strix RTX 3080および3090カード用に作られています。スタンドアロンユニットではなく、ペアリングするにはEK-Quantum Vector Strix RTX3080 / 3090ウォーターブロックが必要です。
  • Due to the immense variety of fittings/barbs available on the market, we guarantee compatibility only with EK fittings.
    市場には多種多様なフィッティング/バーブがあるため、EKフィッティングとの互換性のみを保証します。
  • This product should NOT be installed with any aluminum Fluid Gaming parts!
    この製品は、アルミニウム製の水冷部品と一緒に取り付けないでください。
  • The use of specifically engineered coolants that contain corrosion, scale, and biological inhibitors is mandatory to prevent damage to your nickel plated water block! EK is offering a selection of such products in the coolants section.
    ニッケルメッキウォーターブロックへの損傷を防ぐために、腐食、スケール、および生物学的抑制剤を含む特別に設計されたクーラントの使用が必須です!EKは、クーラントセクションでそのような製品の選択を提供しています。

Additional Info

Material / Design / Color optionNickel Plexi
ThreadsG1/4
Chip ManufacturerNvidia GeForce


インストレーションマニュアル (EK-IM-3831109836538.pdf, 1,330 Kb) [ダウンロード]

GPUタイプ:
  • nVidia GeForce 3090
  • nVidia GeForce RTX 30xx
メーカー:
EK Water Blocks
